摘要：本文主要先容了一些研究者对保唬唬�； ；び醚姑艚旱暮铣裳芯浚�，，，，主要为溶剂型压敏胶和水性丙烯酸酯压敏胶乳液，，，，，先容了二者的大致聚合工艺，，，，，并剖析了各因素用量对保唬唬�； ；つぐ肭慷取⒛退⒛退峒畹刃阅艿挠跋�。。。。。。。。
保唬唬�； ；つな粲谝恢侄云渌柿暇哂斜；；；； ；すπУ哪ぷ粗柿�。。。。。。。。保唬唬�； ；つさ难兄坪陀τ檬加�20世纪70年月的日本、美国和欧洲等国，，，，，现在已普遍应用于机械、仪表、电子、修建和汽车制造等诸多领域。。。。。。。。保唬唬�； ；つび玫难姑艚阂缶弑敢尊じ叫浴⒁装胄院桶牒笪薏薪汉奂５刃阅�。。。。。。。。
现在保唬唬�； ；つび醚姑艚褐饕邢鸾盒脱姑艚汉捅┧狨バ脱姑艚毫酱罄啵呵罢哐姑粜越虾茫�，，，，但涂布工艺重大，，，，，海内很少使用；；；； ；后者耐老化性、耐光性和耐溶剂性优良，，，，，并且无色透明，，，，，已成为保唬唬�； ；つび醚姑艚旱氖籽〗褐�。。。。。。。。许多学者关于保唬唬�； ；つび醚姑艚汉铣勺隽搜芯浚�，，，，下面简朴先容一下学者关于压敏胶合成的研究。。。。。。。。
一、保唬唬�； ；つび媚透呶卵姑艚貉兄�
以丙烯酸-2-乙基己酯(2-EHA)、丙烯酸-2-羟乙酯(HEA)、丙烯酸(AA)和醋酸乙烯酯(VAc)为共聚单体，，，，，以环氧系列交联剂(E-5C)和苯二亚甲基二异氰酸酯交联剂(XDI)为复合交联剂，，，，，以偏苯三酸三辛酯(TOTM)为增塑剂，，，，，接纳溶液共聚法制备溶剂型丙烯酸酯压敏胶，，，，，然后通事后期交联和增塑改性，，，，，可制备出保唬唬�； ；つび媚透呶履退峒钚脱姑艚航捍�。。。。。。。。
不加交联剂和增塑剂时，，，，，180℃老化后残胶十分严重，，，，，这是由于压敏胶形成的是链状大分子，，，，，分子之间交联水平很差，，，，，高温胶体变软，，，，，对证料湿润性更好，，，，，导致粘协力大幅度上升，，，，，剥离时由界面破损向内聚破损转变，，，，，残胶征象严重。。。。。。。。交联剂E-5C和XDI复配使用可提高压敏胶和基材间的密着性和内聚强度。。。。。。。。增塑剂TOTM能显着降低压敏胶的硬度，，，，，改善压敏胶带的贴合效果。。。。。。。。制备出了一种耐180℃高温顺耐酸碱的压敏胶。。。。。。。。
二、FPC用耐高温保唬唬�； ；つさ闹票�
以丙烯酸酯系单体、交联单体、固化剂、增进剂为质料，，，，，接纳2种聚合工艺，，，，，聚合工艺1接纳混淆单体和乙酸乙酯、引发剂分三批加入聚合；；；； ；聚合工艺2的混淆单体和溶剂一次性加入，，，，，分三次加入引发剂溶液。。。。。。。。聚合工艺2制备的压敏胶溶液粘度显着高于聚合工艺1，，，，，压敏胶分子量大，，，，，内聚强度较高。。。。。。。。交联单体可以通过化学反应形成交联的网状结构，，，，，提高膜内聚强度，，，，，镌汰胶的外貌残留、降低初粘性，，，，，因而大大提高共聚物的分子量和内聚力。。。。。。。。耐高温性能180℃烘箱烘24h，，，，，冷却至室温无残胶。。。。。。。。耐酸碱性能为2mol/L的盐酸水溶液和2mol/L的氢氧化钠水溶液浸泡24h，，，，，烘干，，，，，冷却至室温无残胶。。。。。。。。通过聚合工艺2合成的压敏胶，，，，，通过调理交联单体、增进剂、固化剂用量提高了压敏胶的综合性能，，，，，尤其是耐高温、耐酸碱性能优良。。。。。。。。
三、高初粘低剥离力丙烯酸酯压敏胶的研制
以丙烯酸异辛酯(2-EHA)、丙烯酸(AA)、丙烯酸羟乙酯(HEA)、甲基丙烯酸甲酯(MMA)、特殊丙烯酸酯单体A，，，，，偶氮二异丁腈(AIBN)为引发剂，，，，，乙酸乙酯、甲苯为溶剂，，，，，以溶液聚正当，，，，，一次加入混淆单体和溶剂，，，，，分批次滴加引发剂溶液，，，，，制备了保唬唬�； ；び酶叱跽场⒌桶肓θ芗列捅┧狨パ姑艚�。。。。。。。。由于溶剂链转移常数差别可引起聚合物链长的转变，，，，，以是通过调理甲苯和乙酸乙酯的配比，，，，，可以控制压敏胶的分子量和粘度。。。。。。。。引发剂量太小会导致引发速率和聚合速率降低，，，，，大宗单体没有加入聚合反应，，，，，转化率低，，，，，最终粘度较低；；；； ；引发剂量过大，，，，，所得压敏胶分子量减�。。。。。。。。�，，，，粘度减�。。。。。。。。�，，，，内聚强度也逐渐减小。。。。。。。。高分子量的压敏胶也倒运于被粘物外貌的流动和润湿。。。。。。。。软硬单体的配比会影响内聚力和初粘性。。。。。。。。软单体高初粘好，，，，，内聚下降；；；； ；硬单体高初粘差，，，，，排气性差。。。。。。。。功效单体中含有羧基、羟基、酰胺基等官能单体，，，，，提供交联点，，，，，同时增添压敏胶分子的极性，，，，，有助于提高压敏胶的界面粘附力和内聚力。。。。。。。。含有较长链的烷基酯单体，，，，，具有很低Tg，，，，，较柔软，，，，，可降低压敏胶体的外貌能，，，，，提升初粘力。。。。。。。。加入外交联剂( 固化剂)可提高胶体的内聚强度。。。。。。。。
四、保唬唬�； ；つび帽┧狨ト橐貉姑艚旱难兄�
以丙烯酸-2-乙基己酯(2-EHA)、丙烯酸丁酯(BA)、甲基丙烯酸甲酯(MMA)、醋酸乙烯酯(VAc)、甲基丙烯酸(MAA)为单体，，，，，DNS-86、OP-10为乳化剂、过硫酸铵(APS)为引发剂，，，，，合成出保唬唬�； ；つび帽┧狨ト橐貉姑艚�。。。。。。。。将混淆单体、部分乳化剂、引发剂和去离子水加入乳化得预乳化液；；；； ；其余去离子水、乳化剂及引发剂加入烧瓶中，，，，，加入一定量预乳化液反应一段时间，，，，，再滴加剩余预乳化液充分反应，，，，，调理pH值7~8，，，，，过滤出料即得保唬唬�； ；つび帽┧狨ト橐貉姑艚�。。。。。。。。主要测试初粘性、180°剥离、耐高温高湿(65℃、80%RH老化72h)，，，，，考察了差别单体配比、引发剂用量、乳化剂用量对性能的影响。。。。。。。。当2-EHA/BA为8/2-6/4，，，，，MMA/VAc为6/4-4/6，，，，，MAA为3份，，，，，乳化剂和引发剂用量划分为单体的0.75%和0.5%，，，，，乳液压敏胶综合性能最好。。。。。。。。
五、保唬唬�； ；つび盟员┧狨パ姑艚旱难芯�
以丙烯酸丁酯(BA)、甲基丙烯酸酯甲酯(MMA)为硬单体、丙烯酸(A)和丙烯酸-2-羟乙酯(HEA)为交联单体、V-20S为反应性阴离子型乳化剂和A-6830为非离子型乳化剂，，，，，接纳预乳化半一连乳液聚正当合成出耐候性优良、耐水性佳、持粘力稳固性好和剥离后无残胶痕迹的保唬唬�； ；つび盟匝姑艚喝橐�。。。。。。。。干膜放入水中浸泡24h测试吸水率(耐水性)、持粘仪测试持粘力、DSC测试玻璃化转变温度Tg。。。。。。。。交联单体引入可增添胶体的玻璃化转变温度，，，，，提高内聚力，，，，，避免剥离有残胶，，，，，可是交联使得共聚物的聚合度增大，，，，，刚性增强且内聚力高，，，，，对界面的吸附能力降低，，，，，剥离强度降低。。。。。。。。乳化剂含量越多，，，，，胶膜的耐水性越差、剥离强度越大。。。。。。。。

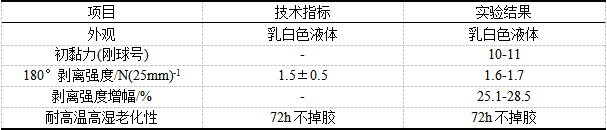

表1 乳液压敏胶的手艺指标和实验效果
六、结语
随着国民经济的生长，，，，，关于种种胶的需求越来越大，，，，，压敏胶不但可用于保唬唬�； ；つち煊颍�，，，，还可用于许多领域。。。。。。。。由于其质料价钱低廉，，，，，可调控性强，，，，，并且通过差别单体、引发剂、乳化剂、交联单体等用量调理，，，，，可以制备出州差别性能的压敏胶，，，，，知足差别客户对压敏胶的需求。。。。。。。。
